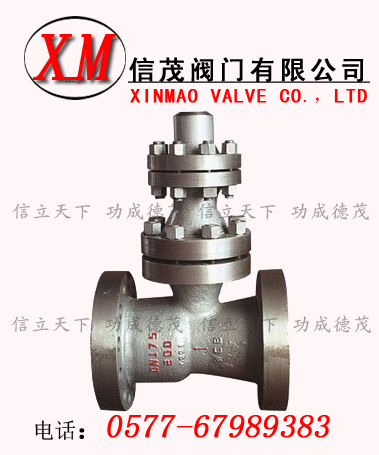

空排止回閥概述：
永嘉信茂閥門有限公司生產的空排止回閥主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥工作，維持系統的安全運行。
空排止回閥原理如下：
打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥
片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，
閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞.
結構特點：
1、作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥 座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。
2、結構特點：
a、該閥配合再循環旁路閥工作，維持系統的安全運行。
b、主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。
c、閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。
d、閥門應垂直安裝
規格型號：
|
公稱壓力PN/MPa |
殼體試驗壓力Ps/MPa |
工作壓力PN/MPa |
適用介質 |
工作溫度/℃ |
|
20．O |
30．O |
20．O |
水 |
≤160 |
主要零部件材質：
|
零件名稱
|
材料
|
|
閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋
|
碳素鑄鋼
|
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤
|
不銹鋼
|
|
螺栓、螺柱
|
鉻鉬鋼
|
|
襯套
|
鑄鋁青銅
|
|
閥瓣、閥瓣體、閥瓣軸、連接叉、螺母
|
優質碳素鋼
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.hehuren.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對空排止回閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對空排止回閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
