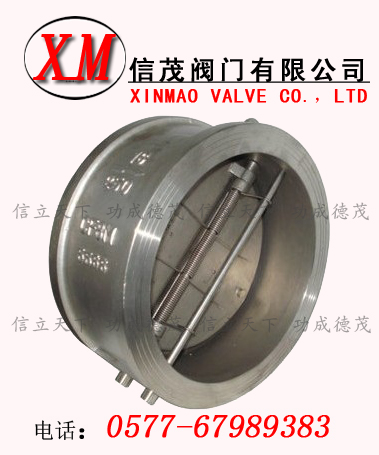

對夾雙瓣旋啟式止回閥概述：
針對國內傳統使用的H44型法蘭連接旋啟式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。信茂閥門針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H76對夾雙瓣旋啟式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。
雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
應用范圍：
雙瓣旋啟對夾式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
性能參數
|
型號
|
工作壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
閥體材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳鋼
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸類
|
不銹鋼
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸類
|
不銹鋼
|
對夾雙瓣旋啟式止回閥主要零部件材料：
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
對夾雙瓣旋啟式止回閥主要零部件材料：
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
對夾雙瓣旋啟式止回閥主要技術參數:
|
型號
|
公稱壓力 PN(MPa)
|
強度試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
H76X-10
|
1.0
|
1.5
|
1.1
|
≤80℃
|
清水
污水
|
|
H76X-16
|
1.6
|
2.4
|
1.76
|
對夾雙瓣旋啟式止回閥主要外形尺寸：
|
公稱通徑 DN(mm)
|
L(mm)
|
H(mm)
|
D(mm)
|
|
1.0MPa
|
1.6MPa
|
|
50
|
43
|
60
|
105
|
105
|
|
65
|
46
|
73
|
124
|
124
|
|
80
|
64
|
89
|
142
|
142
|
|
100
|
64
|
110
|
162
|
162
|
|
125
|
70
|
141
|
192
|
192
|
|
150
|
76
|
168
|
218
|
218
|
|
200
|
89
|
219
|
272
|
273
|
|
250
|
114
|
273
|
328
|
328
|
|
300
|
114
|
324
|
378
|
384
|
|
350
|
127
|
356
|
438
|
444
|
|
400
|
140
|
418
|
489
|
495
|
|
450
|
152
|
457
|
540
|
555
|
|
500
|
152
|
526
|
594
|
616
|
|
600
|
178
|
626
|
695
|
734
|
|
700
|
229
|
672
|
810
|
804
|
|
800
|
241
|
778
|
916
|
910
|
|
900
|
241
|
878
|
1016
|
1010
|
|
1000
|
300
|
914
|
1124
|
1128
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.hehuren.cn/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對對夾雙瓣旋啟式止回閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對對夾雙瓣旋啟式止回閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
