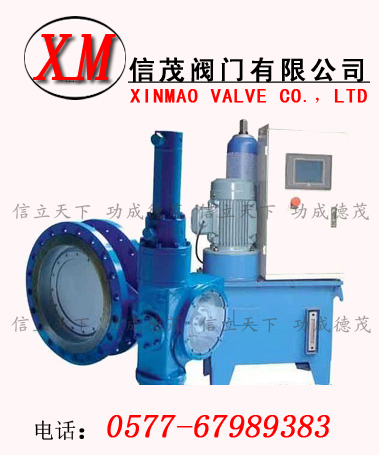

蓄能器式快關蝶閥用途
永嘉信茂閥門有限公司生產的蓄能器式快關蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全得緊急切斷閥門。
蓄能器式快關蝶閥特點
1、快速關閉時間可達０.５秒，緊急切斷安全可靠。
2、三偏心金屬密，封結構啟閉輕便靈活,密封零泄露。
3、常溫介質可選用雙偏心軟密封結構,造價低,密封可靠。
4、關閥末端緩沖，有效避免閥門慣性沖擊。
5、可以用彈簧實現快關，液可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。
優點：
快關蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑蝶閥是主導的閥門形式。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。
蝶閥結構特點：具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
主要技術參數
|
公稱通經（mm）
|
400～1600
|
|
公稱壓力（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
工作壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
|
適用介質
|
水、蒸汽、煤氣
|
|
適用溫度（℃）
|
軟密封：≤80℃；硬密封：≤425℃
|
主要零部件材料
|
零件名稱
|
材料
|
|
閥體、蝶板
|
灰鑄鐵、球墨鑄鐵、碳素鋼
|
|
閥軸
|
不銹鋼
|
|
密封圈
|
不銹鋼、NBR
|
|
填料
|
NBR
|
執行標準
|
設計參照
|
GB/T 12238、JB/T 5299、JB/T 8527
|
|
法蘭標準
|
GB/T 17241、GB/T 9113
|
|
結構長度標準
|
GB/T 12221
|
|
壓力試驗
|
GB/T 13927
|
外形主要外形連接尺寸 單位:mm
|
DN
|
PN
|
L
|
L1
|
L2
|
L3
|
|
法蘭連接尺寸
|
|
400
|
0.6
|
216
|
556
|
1449
|
320
|
440
|
GB/T 17241
GB/T 9113
|
|
1.0
|
216
|
556
|
1449
|
330
|
440
|
|
1.6
|
216
|
556
|
1449
|
345
|
440
|
|
450
|
0.6
|
222
|
556
|
1449
|
370
|
440
|
|
1.0
|
222
|
556
|
1449
|
380
|
440
|
|
1.6
|
22
|
580
|
1449
|
395
|
490
|
|
500
|
0.6
|
229
|
580
|
1449
|
400
|
440
|
|
1.0
|
229
|
580
|
1449
|
410
|
490
|
|
1.6
|
229
|
580
|
1449
|
425
|
490
|
|
600
|
0.6
|
267
|
580
|
1449
|
440
|
490
|
|
1.0
|
267
|
625
|
1449
|
460
|
490
|
|
1.6
|
267
|
625
|
1820
|
470
|
490
|
|
700
|
0.6
|
292
|
625
|
1449
|
436
|
490
|
|
1.0
|
292
|
625
|
1820
|
550
|
490
|
|
1.6
|
292
|
625
|
1820
|
570
|
545
|
|
800
|
0.6
|
318
|
625
|
1820
|
625
|
545
|
|
1.0
|
318
|
625
|
1820
|
640
|
490
|
|
1.6
|
318
|
625
|
1820
|
660
|
545
|
|
900
|
0.6
|
330
|
625
|
1820
|
700
|
545
|
|
1.0
|
330
|
625
|
1820
|
710
|
545
|
|
1.6
|
330
|
675
|
1820
|
725
|
545
|
|
1000
|
0.6
|
410
|
675
|
1820
|
760
|
545
|
|
1.0
|
410
|
675
|
2180
|
770
|
610
|
|
1.6
|
410
|
675
|
1820
|
790
|
610
|
|
1200
|
0.6
|
470
|
675
|
2180
|
875
|
610
|
|
1.0
|
470
|
675
|
2180
|
890
|
610
|
|
1.6
|
470
|
729
|
2180
|
915
|
610
|
|
1400
|
0.6
|
530
|
729
|
2180
|
1000
|
610
|
|
1.0
|
530
|
729
|
2180
|
1045
|
720
|
|
1.6
|
530
|
781
|
2180
|
1020
|
720
|
|
1600
|
0.6
|
600
|
781
|
2180
|
1120
|
960
|
|
1.0
|
600
|
781
|
2180
|
1140
|
720
|
|
1.6
|
600
|
781
|
2520
|
1170
|
960
|
|
