電動調節通風蝶閥特點和應用范圍

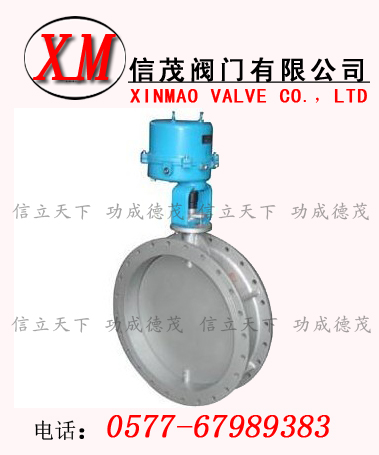

永嘉信茂閥門有限公司生產的電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。
ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。
型號、規格
|
類別
|
直行程
|
角行程
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
|
型號
|
ZDLW-6B(K)
|
ZDLW-6B(K)G
|
ZDRW-6B(K)
|
ZDRW-6B(K)G
|
|
規格
|
DN600～1000
|
DN50～1000
|
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
額定流量
系數kv
|
85
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
|
公稱通徑mm
|
450
|
500
|
600
|
700
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
|
額定流量
系數kv
|
6900
|
8500
|
12200
|
16600
|
21700
|
34000
|
49000
|
66600
|
87000
|
110000
|
|
可配電動
執行機構
|
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
|
公稱壓力
|
0.1、0.6、1.0 (MPa)
|
|
介質溫度℃
|
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
|
|
轉角范圍
|
平行閘板0～700,傾斜閥板0～600
|
|
流量特性
|
近似百分比
|
|
接管法蘭
|
按JB78-59中對夾式法蘭連接
|
|
動作時間
|
25、30、60秒
|
|
閥體材質
|
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti
|
主要技術參數
|
公稱通徑 mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
公稱壓力 MPa
|
0.6
|
|
介質溫度 ℃
|
常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼）
|
|
額定轉角 °
|
0～70
|
|
流量特性
|
-20～150
|
|
環境溫度 ℃
|
近似等百分比
|
|
接管法蘭
|
按JB78-59 對夾式法蘭連接
|
|
閥體材質
|
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
|
|
閥板材質
|
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
|
主要技術參數
|
型 號
|
輸出力矩 N.m
|
速度 mm/s
|
最大行程 mm
|
技術參數
|
|
361LSC-99
|
10000
|
2.0
|
100
|
電 源：220±10%Va.c.50Hz控制信號：1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號：4-20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
|
3610R角行程電子式電動執行機構主要技術參數
|
型 號
|
輸出力矩 N.m
|
動作時間 S/90°
|
最大轉角
|
技術參數
|
|
361RSA-02
|
20
|
8.5
|
90°
|
電 源：220±10%Va.c.50Hz
驅動電機：交流可逆電機
輸入信號：1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號：4-20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
|
|
361RSA-05
|
50
|
17.0
|
|
361RSB-10
|
100
|
18.0
|
|
361RSB-20
|
200
|
36.0
|
|
361RSC-30
|
300
|
24.0
|
|
361RSC-50
|
500
|
42.0
|
|
361RSC-60
|
600
|
48.0
|
|
361RSD-100
|
1000
|
30.0
|
|
361RSD-150
|
1500
|
42.0
|
|
361RXB-10
|
100
|
18.0
|
|
361RXB-20
|
200
|
36.0
|
性能指標
|
項 目
|
指 標 值
|
|
基 本 誤 差%
|
±2.5
|
|
回 差%
|
2.0
|
|
死 區%
|
3.0
|
|
始 終 點 偏 差%
|
±2.5
|
|
額 定 行 程 偏 差%
|
+2.5
|
|
允 許 泄 漏 量1/h
|
2×10-2×閥額定容量
|
允許壓差 MPa
|
公稱通徑
mm
|
配用執行機構型號
|
|
361RSA-05
|
361RSB-10
361RXB-10
|
361RSB-20
361RXB-20
|
361RSC-30
|
361RSC-50
|
361RSC-60
|
361LSC-99
|
361RSD-100
|
361RSD-150
|
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
0°
|
70°
|
|
50
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80
|
0.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100
|
0.6
|
0.284
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
125
|
0.6
|
0.144
|
0.6
|
0.292
|
0.6
|
0.587
|
|
|
|
|
|
|
|
|
|
|
|
|
|
150
|
0.6
|
0.084
|
0.6
|
0.17
|
0.6
|
0.342
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200
|
0.6
|
0.035
|
0.6
|
0.071
|
0.6
|
0.144
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250
|
|
|
0.6
|
0.037
|
0.6
|
0.074
|
0.6
|
0.112
|
|
|
|
|
|
|
|
|
|
|
|
300
|
|
|
0.6
|
0.021
|
0.6
|
0.043
|
0.6
|
0.064
|
|
|
|
|
|
|
|
|
|
|
|
350
|
|
|
0.6
|
0.013
|
0.6
|
0.027
|
0.6
|
0.041
|
|
|
|
|
|
|
|
|
|
|
|
400
|
|
|
|
|
|
|
0.6
|
0.027
|
0.6
|
0.045
|
0.6
|
0.055
|
|
|
|
|
|
|
|
450
|
|
|
|
|
|
|
0.6
|
0.019
|
0.6
|
0.032
|
0.6
|
0.038
|
|
|
|
|
|
|
|
500
|
|
|
|
|
|
|
0.6
|
0.014
|
0.6
|
0.023
|
0.6
|
0.028
|
|
|
|
|
|
|
|
600
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.013
|
0.6
|
0.027
|
0.6
|
0.041
|
|
700
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.008
|
0.6
|
0.017
|
0.6
|
0.025
|
|
800
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.005
|
0.6
|
0.012
|
0.6
|
0.017
|
|
900
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.004
|
0.6
|
0.008
|
0.6
|
0.012
|
|
1000
|
|
|
|
|
|
|
|
|
|
|
|
|
0.6
|
0.003
|
0.6
|
0.006
|
0.6
|
0.009
|
|
動作時間
S/70°
|
13.26
|
14.0
|
28.0
|
18.67
|
32.67
|
37.3
|
50
|
23.3
|
32.7
|
主要零件材料及推薦使用溫度范圍
|
零件名稱
|
材 料
|
溫度范圍℃
|
|
閥體、閥板
|
HT200
|
-20～200
|
|
35
|
-40～450
|
|
ZG230-450
|
|
1Cr18Ni9Ti
|
|
ZG1Cr18Ni9Ti
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～550
|
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。
