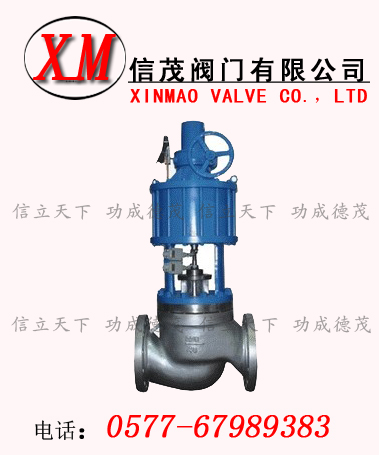

氣動快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型切斷閥。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
主要零件材料及適用溫度、介質
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
閥體、閥蓋
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
閥芯、閥座
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
墊片
|
增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
|
|
O型密封圈
|
耐油橡膠
|
|
彈簧
|
60Si2Mn
|
|
推桿
|
2Cr13
|
|
手輪
|
HT200
|
|
適用工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
適用溫度
|
硬密封：-30～+450℃軟密封：-30～+180℃
|
主要技術參數和性能指標
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快開
|
|
執行器型號
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
單作用型/雙作用型
|
|
氣源壓力MPa
|
0.4-0.7
|
|
泄漏量
|
軟密封:O泄漏；硬密封：10-5×閥的額定容量
|
|
切斷時間S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
允許壓差Mpa
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
氣缸直徑 mm
|
150
|
200
|
300
|
400
|
|
氣源壓力KPa
|
500
|
允許壓差
|
整機
氣關式
|
流開
|
4.0
|
4.0
|
2.6
|
2.2
|
3.8
|
2.6
|
2.0
|
1.95
|
1.59
|
|
流關
|
4.0
|
4.0
|
4.0
|
3.1
|
3.1
|
2.1
|
1.6
|
2.0
|
1.63
|
|
整機
氣開式
|
流開
|
4.0
|
3.0
|
2.1
|
1.7
|
1.7
|
1.1
|
0.9
|
0.52
|
0.43
|
|
流關
|
4.0
|
4.0
|
1.0
|
4.0
|
4.0
|
3.6
|
2.7
|
3.4
|
2.2
|
氣動快速切斷閥主要技術參數
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
訂貨須知：
一、詳細了解信茂氣動快速切斷閥的作用與工作原理，仔細核對信茂氣動快速切斷閥圖片/圖紙資料,看是否與您的實際工況相符合.
二、落實您需要采購的氣動快速切斷閥規格/標準/技術參數/連接尺寸,以便我們?yōu)槟_選選型,
三、如果您致電我司，我公司技術人員會按照您提供的氣動快速切斷閥參數為您詳細介紹我公司氣動快速切斷閥結構以及價格.
四、如果已經由設計單位為您選定信茂品牌的產品型號，請按型號直接向我司銷售部訂購。
五、您在收到信茂產品的時候，一定要仔細閱讀該閥門說明書，了解氣動快速切斷閥的功能和使用方法.并按步驟安裝使用.
