概述

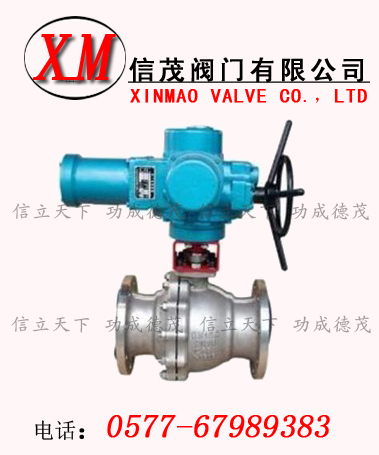

硬密封電動球閥密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。硬密封電動球閥因采用硬密封球閥此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
電動硬密封球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。硬密封電動球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
電動硬密封球閥性能參數
|
公稱通徑DN(mm)
|
DN15～DN250
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
電動硬密封球閥主要外形尺寸
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D3
|
D2
|
D1
|
b
|
f
|
N-d
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
