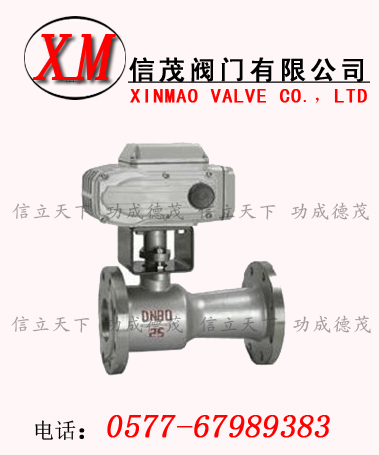

QJ941M電動高溫球閥中的球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
QJ941M法蘭整體高溫球閥性能參數:
|
型號
|
公稱壓力
(MPa)
|
強度試驗壓力
(MPa)
|
密封試驗壓
(MPa)
|
適用溫度
(℃)
|
適用介質
|
|
QJ941M/F-16C/P
|
1.6
|
2.4
|
1.8
|
-28～+600 (M/F)
|
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
|
|
QJ941M/F-16C/P
|
2.5
|
3.8
|
2.8
|
-28～+600 (PPL）
|
QJ941M電動高溫球閥主要零部件材料:
|
序號
|
零部件名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316
|
|
2
|
密封圈
|
(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
|
|
3
|
球
|
不銹鋼
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料壓蓋
|
QT450－10球墨鑄鐵
|
|
6
|
閥桿
|
碳素鋼、鉻不銹鋼
|
|
7
|
手柄
|
碳鋼
|
主要技術參數:
|
型號
|
規格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
z-φd
|
H
|
b
|
|
QJ941M/F-16
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
