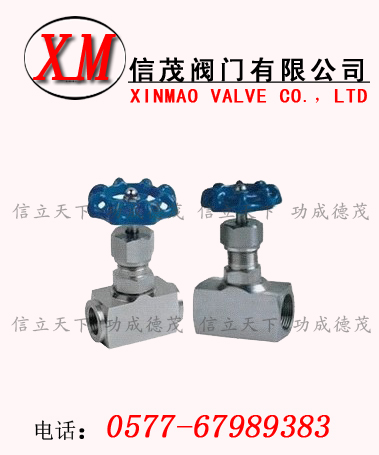

不銹鋼內螺紋截止閥-J11W/J13W不銹鋼內螺紋截止閥主要零部件材料
|
零件名稱
|
閥桿、閥蓋
|
閥桿、閥瓣
|
填料
|
|
J11W-16P
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四乙氟乙稀、柔性石墨
|
|
J11W-160、J13W-40
|
優質碳鋼
|
優質碳鋼
|
不銹鋼內螺紋截止閥-J11W/J13W不銹鋼內螺紋截止閥主要性能規范
|
型號
|
公稱壓力
(MPa)
|
試驗壓力(MPa)
|
工作壓力(MPa)
|
工作溫度
(℃)
|
適用介質
|
|
殼體
|
密封(液)
|
密封(氣)
|
|
J11W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J11W40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J11W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J11W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
不銹鋼內螺紋截止閥-J11W/J13W不銹鋼內螺紋截止閥主要外型及連接尺寸
|
公稱直徑DN(mm)
|
管螺紋
|
尺寸
|
重量(Kg)
|
|
Do
|
L
|
H
|
H1
|
d
|
|
6
|
1/4
|
60
|
55
|
90
|
100
|
4
|
0.63
|
|
10
|
3/8
|
60
|
60
|
92
|
102
|
5
|
0.65
|
|
15
|
1/2
|
65
|
65
|
97
|
107
|
6
|
0.8
|
|
20
|
3/4
|
80
|
80
|
109
|
121
|
8
|
1.07
|
|
25
|
1
|
100
|
90
|
122
|
132
|
10
|
1.8
|
|
32
|
11/4
|
140
|
128
|
180
|
191
|
15
|
5.0
|
|
40
|
11/2
|
160
|
148
|
200
|
215
|
18
|
7.2
|
