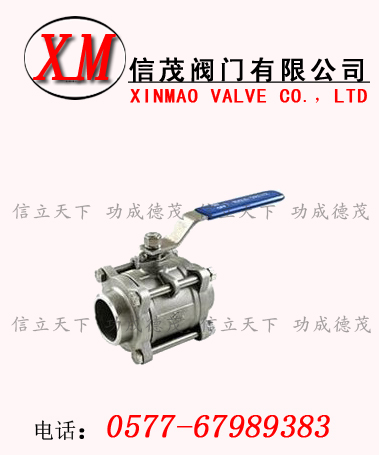

三片式對焊球閥-Q61F三片式對焊球閥屬于手動球閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
三片式對焊球閥-Q61F三片式對焊球閥產品特征
|
公稱壓力
|
適用穩定范圍
|
適用介質
|
螺紋類型
|
|
1.6-6.4MPa
|
-20～232℃～350℃
|
水、油、氣及某些腐蝕性液體（W。O。G）
|
G。NPT。BSPT。BSP。DI259/2999
|
三片式對焊閥-Q61F三片式對焊球閥主要連接尺寸及重量
|
SIZE
|
1/4"
|
143/8"
|
17.51/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
三片式對焊球閥-Q61F三片式對焊球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
